Як механічні одометри вважають милі: шестерні, передавальні числа та кінець епохи аналогових приладів

31.10.2026

Механічні одометри вимірюють милі, що пройшли, вже протягом століть. Безумовно, це вид техніки, що вимирає, але давайте будемо чесні – вони нескінченно крутіше своїх цифрових аналогів саме завдяки своїй неймовірній простоті. Механічний одометр – це не що інше, як шестерний привід з величезним передавальним ставленням. Тут немає коду. Немає програмного забезпечення. Тільки латунь, сталь та фізика, які виконують усю важку роботу.

Особливий екземпляр, який ми розібрали для цієї статті, має колосальне передатне відношення 1690:1. Це число здається абстрактним, доки ви не зрозумієте, що воно насправді означає. Це означає, що вхідний вал, з’єднаний з трансмісією, повинен зробити рівно 1690 оборотів, перш ніж одометр покаже одну милю на циферблаті. Одну милю. Ці 1690 обертів трансмісії передаються через серію шестерень, які повертають стрілку або обертають барабан. Це інженерне мистецтво.

Ці механічні чудеса зникають. Цифрові одометри замінюють їх майже у всіх нових автомобілях. Чому? Тому що цифрові пристрої пропонують більше функцій і коштують значно дешевше у виробництві. Вони ефективні. Вони практичні. Але вони аж ніяк не такі круті. У спостереженні за тим, як фізичний механізм відраховує відстань, є своя романтика, коли ви знаєте, що кожне клацання – це конкретна взаємодія металевих деталей.

У цьому докладному аналізі ми знімаємо пластикові кришки. Ми зазираємо всередину механічного одометра, щоб побачити, як ці шестерні пов’язані один з одним. Потім ми переходимо до сучасної реальності та обговорюємо, як насправді працюють цифрові одометри, чому вони здобули перемогу і що ми втратили у процесі переходу.

Анатомія механічного одометра

Щоб зрозуміти, як вони працюють, потрібно перестати думати про електроніку та почати думати про важелі. Основний компонент – це шестерний привід. Це серія шестерень, кожна з яких знижує швидкість попередньої і додає трохи моменту, що крутить, хоча крутний момент тут не є головною метою. Головна мета – точність.

Вхідний вал обертається зі швидкістю прямо пропорційної швидкості коліс. Якщо ваші шини правильного розміру і ви їдете з постійною швидкістю, цей вал обертатиметься передбачувано. Трансмісія приймає це швидке обертання і його значно уповільнює. У нашому прикладі потрібно 1690 вхідних обертів, щоб зробити один вихідний оберт барабана «100 000 миль».

Це співвідношення точно. Воно калібрується під час виробництва з урахуванням допустимих варіацій розміру шин. Якщо ваші шини більше оригінальних, одометник занижуватиме пробіг. Якщо вони менші – завищувати. Це фундаментальний недолік механічної системи – вона заснована на фізиці зчеплення, а не зовнішньому калібруванні.

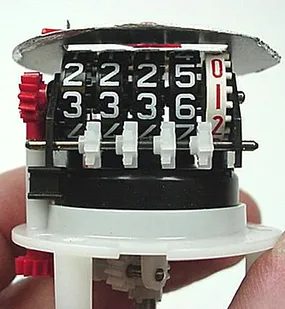

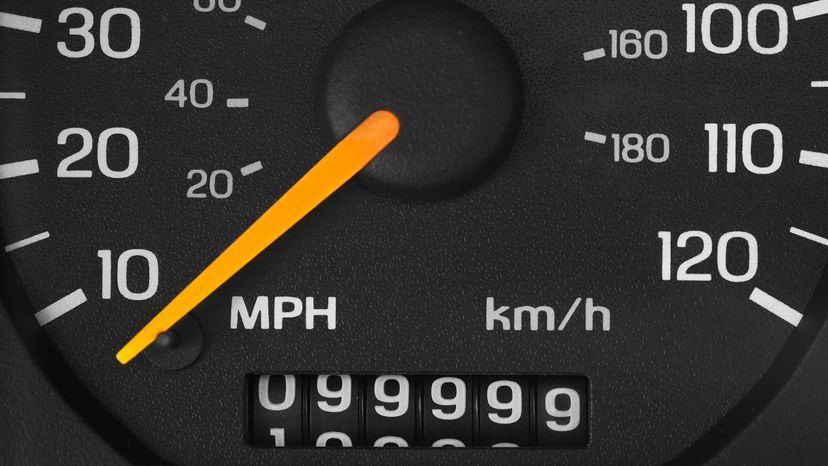

Цифри спереду зазвичай знаходяться на барабанах, схожих на ті, що використовуються у старих механічних лототронах або автоматах для видачі ключів у готелях. На кожному барабані є десять граней, пронумерованих від нуля до дев’яти. Коли нижній барабан робить повний оберт, він штовхає невеликий стрижень або штифт у барабан вище, зрушуючи його на одну цифру далі. Це система передачі. Просто. Надійно. Складно зламати, якщо не розбити її молотком.

Чому перемогли цифрові одометри

Якщо механічні одометри такі міцні, наочні та приносять стільки задоволення, чому їх більше немає? Відповідь – ціна. Виробництво

Механічні одометри не залежить від цифрових сигналів. Вони приводяться в дію гнучким тросом, що складається з щільно намотаної пружини. Цей трос проходить всередині металевої захисної трубки, часто покритої гумою для підвищення довговічності. У велосипеді маленьке колесо обертається, притискаючись до шини, що обертає трос. Передаточне число зубчастої передачі одометра має бути точно відкаліброване відповідно до розміру цього маленького колеса. Автомобілі використовують інший підхід. Шестерня з’єднана з вихідним валом коробки, щоб безпосередньо обертати трос.

Трос прокладається до панелі приладів. Там він з’єднується із вхідним валом одометра.

Трансмісія

Цей одометр використовує серію з трьох черв’ячних передач для досягнення передавального числа 1690:1. Вхідний вал надає руху перший черв’як. Черв’як обертає шестірню. Кожен повний оберт черв’яка повертає тільки один зуб шестірні. Ця шестерня обертає другий хробак. Ще один хробак обертає іншу шестерню. Ця остання шестерня обертає останній черв’як. Останній черв’як приводить у рух останню шестерню. Ця шестерня з’єднана з індикатором десятих часток милі.

Уважно подивіться на шестірні усередині. У кожного індикаторного колеса є спеціальний ряд штифтів, що виступають з одного боку. З протилежного боку знаходиться одна пара із двох штифтів. Це простий механічний «рукостискання».

Коли обертається стрілка, ця пара штифтів проходить над білими пластиковими шестернями. Один із зубів шестірні прослизає між двома штифтами. Шестерня обертається синхронно зі стрілкою, доки штифти не пройдуть повз. Ця взаємодія є серцем механізму.

Але рух у цьому не закінчується.

Ця шестерня також захоплює штифт на наступній більшій індикаторній шкалі. Результат? Десята частина обігу. Це каскадний ефект. Кожна шкала керує наступною, просуваючи числа вперед із точними механічними кроками. Жодної електроніки. Тільки зуби та штифти.

Ефект «перегортання» – це не просто візуальна аномалія. Коли одометр досягає круглого числа (наприклад, 20 000 миль), ви можете помітити невелике зміщення, яке пояснюється люфтом шестерень. У білих допоміжних шестернях люфт дуже малий, що призводить до того, що в певні моменти цифри не вибудовуються ідеально. Зазвичай цифри знову вишиковуються в лінію лише після досягнення позначки 21 000.

Механічні одометри можна відмотати назад. У старих автомобілях рух заднім ходом фактично міг змусити лічильник зменшуватись. Деякі виробники додали механізми, що запобігають цьому, щоб пробіг міг тільки збільшуватися. Ви, можливо, бачили сцену з фільму “Канікули Ферріса Б’юллера”, де машина стоїть на узбіччі, а її колеса обертаються назад. Насправді, це мало б змусити одометр відмотатися назад. Інший прийом полягав у тому, щоб підключити кабель одометра до дриля та запустити його у зворотному напрямку.

Це працювало для старих механічних пристроїв. Це не стосується нових електронних систем.

Комп’ютеризовані одометри

Якщо ви зайдете до веломагазину, ви не знайдете спідометра з тросовим приводом. Ви знайдете велокомп’ютер. У колесах використовуються магніти, а в рамі – датчики. Щоразу, коли колесо робить оберт, магніт проходить над датчиком, створюючи сплеск напруги. Комп’ютер підраховує ці імпульси, щоб розрахувати пройдену відстань.

У ці пристрої необхідно запрограмувати довжину кола колеса. Щоразу, коли комп’ютер фіксує імпульс, він додає цю відстань до загального пробігу.

Сучасні автомобілі використовують ту саму логіку. Замість магнітів у вихідному валу трансмісії використовуються магніти і магнітні датчики. У деяких системах застосовуються оптичні датчики, такі як шестерні з прорізами або датчики, аналогічні тим, що використовуються комп’ютерними мишами. Бортовий комп’ютер автомобіля розпізнає відстань, що відповідає кожному імпульсу, та відповідним чином оновлює показання одометра.

Однак тут важлива одна відмінність. Дані про пробіг не передаються через трос, що обертається. Вони відправляються з блоку управління двигуном (ЕБУ) на панель приладів по однопровідній шині зв’язку. По суті, автомобіль є локальною обчислювальною мережею.

Пристрої, підключені до цієї мережі, включають:

Блок керування двигуном (ЕБУ)
Система клімат-контролю
панель приладів
Управління електричними склопідйомниками
радіоприймач
Антиблокувальна система гальм (ABS)
модуль управління подушками безпеки
Блок керування кузовом
Блок керування трансмісією

Багато автомобілів використовують протокол SAE J1850 для забезпечення взаємодії цих модулів один з одним.

ЕБУ підраховує кожен імпульс. Він веде основний облік загального пробігу. Це ускладнює відмотування одометра назад. Якщо хтось спробує змінити показання на панелі приладів, значення в ЕБУ будуть несумісні. Це збережене значення може прочитати дилер за допомогою діагностичного комп’ютера.

ЕБУ надсилає пакети даних кілька разів на секунду. Кожен пакет містить заголовок, що ідентифікує інформацію про відстань, та фактичну пройдену відстань. Комп’ютер панелі приладів шукає саме цей пакет. Коли його виявляє, він оновлює дисплей. Цифрові панелі приладів просто показують нове число. Аналогові одометри використовують невеликий кроковий двигун повороту стрілки.
